حجم مخزن با مقدار کسری دبی، مدت پیک، فشار بالایی و کمترین فشار قابل‌قبول برآورد می‌شود. قاعده ثابت بر اساس اسب موتور یا حجم دلخواه، برای همه خطوط مناسب نیست. مخزن ذخیره، کمبود مداوم تولید هوا را جبران نمی‌کند و طراحی مکانیکی آن مسئله‌ای جدا از محاسبه ظرفیت ذخیره است.
چه چیزی از مخزن انتظار داریم؟
مخزن می‌تواند تغییرات کوتاه تقاضا را پوشش دهد و به پایداری کنترل کمک کند. در شبکه‌ای با مصرف متوسط بیشتر از ظرفیت کمپرسور، هر مخزنی سرانجام افت فشار خواهد داشت. ابتدا مصرف متوسط و پیک را جدا کنید تا مخزن به‌جای حل اشتباه مسئله خریداری نشود.
در کمپرسورهای بار/بی‌بار، حجم مؤثر ذخیره و تنظیمات کنترل بر توالی کار اثر دارند. مخزن نزدیک یک مصرف‌کننده لحظه‌ای نیز می‌تواند به همان نقطه کمک کند. فشار مفید در محل مصرف پس از افت فیلتر، رگولاتور و لوله باید حفظ شود.
رابطه ساده برای یک پیک کوتاه
در برآورد هم‌دما، با یکسان‌بودن مبنای دبی‌ها، حجم لازم تقریباً از رابطه V=(Qd−Qc)×t×P0÷(Ph−Pl) به دست می‌آید. Qd مصرف هوای آزاد، Qc تولید قابل اتکا، t مدت پیک و P0 فشار مرجع همان دبی است. اگر دبی بر حسب لیتر بر دقیقه باشد، زمان را بر حسب دقیقه وارد کنید.
اختلاف Ph و Pl بازه فشار مجاز ذخیره است. برای محاسبات نسبت فشار باید فشار مطلق به کار رود؛ اختلاف فشار گیج و مطلق در یک مبنای محیطی یکسان برابر می‌ماند. تغییر دما، پاسخ کنترل، افت شبکه و حجم لوله‌ها در این تقریب ساده کامل مدل نشده‌اند.
| ورودی طراحی | دلیل نیاز |
|---|---|
| کسری دبی در پیک | بخشی که ذخیره باید تأمین کند |
| مدت و تکرار پیک | حجم لازم و امکان شارژ مجدد |
| حداقل فشار مصرف | تعیین بازه مفید تخلیه |
| جای درایر و مخزن | حفظ دبی و کیفیت هوای تحویلی |
| فشار طراحی و مدارک | ایمنی مکانیکی مستقل از لیتراژ |
مثال پیک و فرصت بازیابی

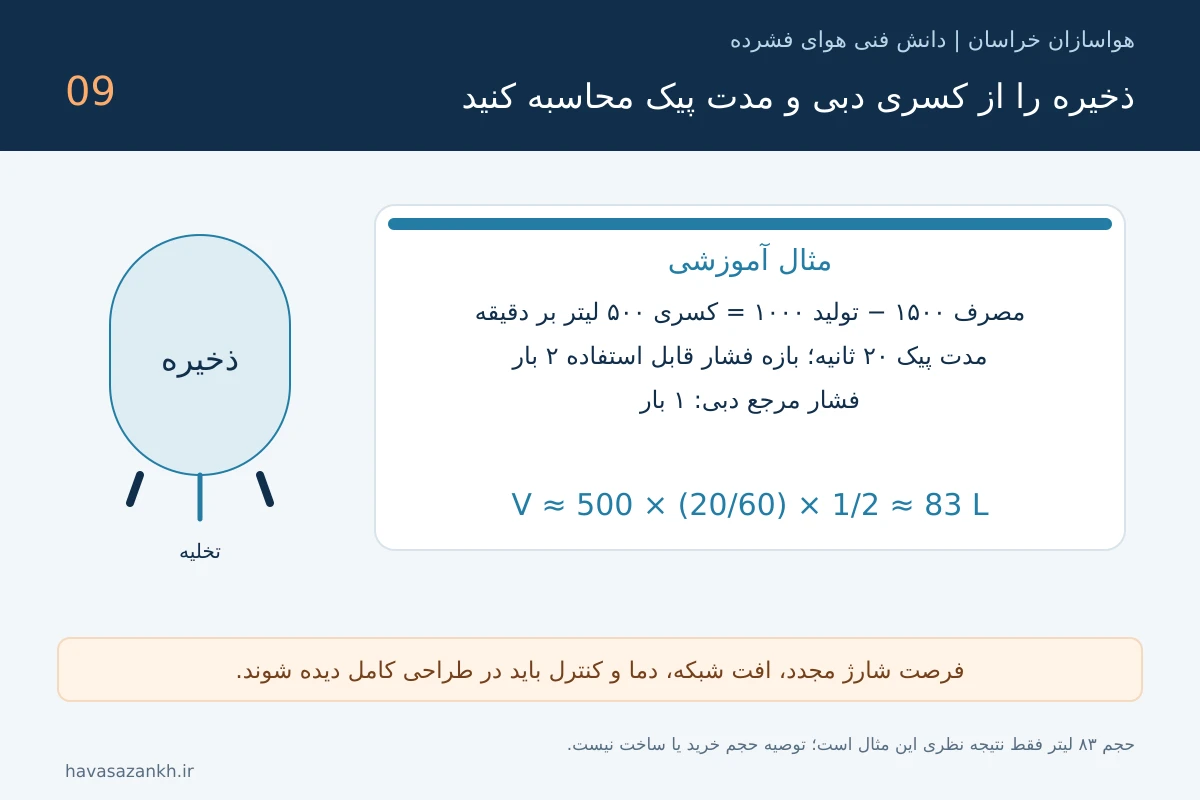

فرض آموزشی: مصرف در یک پیک ۱۵۰۰ و تولید قابل اتکا ۱۰۰۰ لیتر بر دقیقه است. پیک ۲۰ ثانیه طول می‌کشد، بازه فشار قابل استفاده ۲ بار و فشار مرجع ۱ بار است. حجم نظری از ۵۰۰×(۲۰÷۶۰)÷۲، حدود ۸۳ لیتر می‌شود. این عدد فقط ذخیره نظری کسری همین رویداد است، نه حجم پیشنهادی ساخت یا خرید.
باید بررسی شود دستگاه تا پیک بعدی فرصت شارژ مجدد دارد یا نه. برای رخدادهای پشت‌سرهم، مصرف متوسط بالا می‌رود و مخزن بزرگ‌تر ممکن است مسئله را حل نکند. برای کنترل، سرویس، تغییر دما و محدودیت فرایند، طراحی کامل لازم است.
مخزن تر و خشک چه تفاوتی دارند؟
مخزن پیش از درایر می‌تواند به جمع‌آوری کندانس و مدیریت ذخیره بخش تر کمک کند. مخزن پس از درایر، ذخیره هوای خشک فراهم می‌کند. نیاز لحظه‌ای اگر از ظرفیت درایر عبور کند، کیفیت هوا هم ممکن است افت کند. محل نصب را باید همراه مسیر تصفیه و مصرف تعیین کرد.
برای فهم ذخیره، یک مخزن ۱۰۰۰ لیتری در افت ۸ تا ۶ بار گیج، با فرض هم‌دمایی و مرجع ۱ بار، حدود ۲۰۰۰ لیتر هوای آزاد قابل استفاده دارد. این مثال به معنی امکان بهره‌برداری هر مخزن در این فشارها نیست؛ فشار مجاز باید از مدارک همان مخزن خوانده شود.
خرید مخزن فقط انتخاب لیتراژ نیست
فشار و دمای طراحی، مدارک مواد و ساخت، آزمون و بازرسی، پلاک، اتصالات، شیر اطمینان و تخلیه کندانس را بررسی کنید. ضخامت ورق را نمی‌توان فقط از حجم مخزن تعیین کرد. جوش زیرپودری یا ظاهر رنگ، به‌تنهایی تأیید ایمنی مخزن نیست.
برای مخزن هواسازان خراسان، شرایط کار، محدودیت ابعاد، محل نصب و مدارک موردنیاز بهره‌بردار را در سفارش بنویسید. مخزن فرسوده یا فاقد سابقه روشن باید توسط فرد صلاحیت‌دار ارزیابی شود؛ آزمون تحت فشار، فعالیت اجرایی تخصصی با طرح و تجهیزات مناسب است.
پرسش‌های متداول
مخزن ۲۰۰۰ لیتری دبی کمپرسور را دو برابر می‌کند؟
خیر. ذخیره را بیشتر می‌کند؛ ظرفیت تولید کمپرسور تغییر نمی‌کند.
از فرمول ذخیره می‌توان ضخامت ساخت را به دست آورد؟
خیر. طراحی مکانیکی به استاندارد، قطر، فشار، مواد، دما، خوردگی و کیفیت اتصال وابسته است.
