محاسبه مصرف هوای فشرده و FAD؛ مثال ابزار بادی و جک پنوماتیک

واحدها را قبل از جمع‌زدن یکسان کنید

هر مترمکعب در دقیقه برابر ۱۰۰۰ لیتر در دقیقه و هر فوت‌مکعب برابر حدود ۲۸٫۳۱۷ لیتر است. تبدیل واحد، شرایط مرجع را یکسان نمی‌کند: SCFM، Nl/min و FAD ممکن است با دما و فشار مرجع متفاوت اعلام شوند. برگه مشخصات را بخوانید و اعداد را روی یک مبنا تبدیل کنید.

اگر روی ابزار دبی هوای آزاد نوشته شده، آن را دوباره در فشار کاری ضرب نکنید. اما اگر حجم واقعی هوای داخل جک در فشار کاری محاسبه شده باشد، تبدیل به حجم هوای آزاد لازم است. این تفاوت، یکی از علت‌های برآورد بسیار کم یا بسیار زیاد ظرفیت کمپرسور است.

مثال مصرف همزمان ابزارها

فرض آموزشی: دو ابزار هرکدام ۳۰۰ لیتر بر دقیقه هوای آزاد می‌خواهند و یک بادپاش با مصرف ۱۸۰ لیتر بر دقیقه همزمان فعال است. تقاضای این وضعیت ۷۸۰ لیتر بر دقیقه است. اگر این همزمانی فقط کوتاه باشد، مخزن می‌تواند بخشی از پیک را پوشش دهد؛ برای مصرف طولانی باید تولید پایدار کافی باشد.

میانگین مصرف را از زمان واقعی کار ابزارها به دست آورید. ضریب همزمانی بدون مشاهده تولید، یک عدد سلیقه‌ای است. نشتی را تا حد امکان اندازه بگیرید؛ افزودن درصد ثابت و بزرگ برای نشتی، ممکن است خرید دستگاه نامناسب را پنهان کند. ذخیره توسعه نیز باید بر اساس تجهیز برنامه‌ریزی‌شده باشد.

مثال صحیح ۵۰ جک پنوماتیک

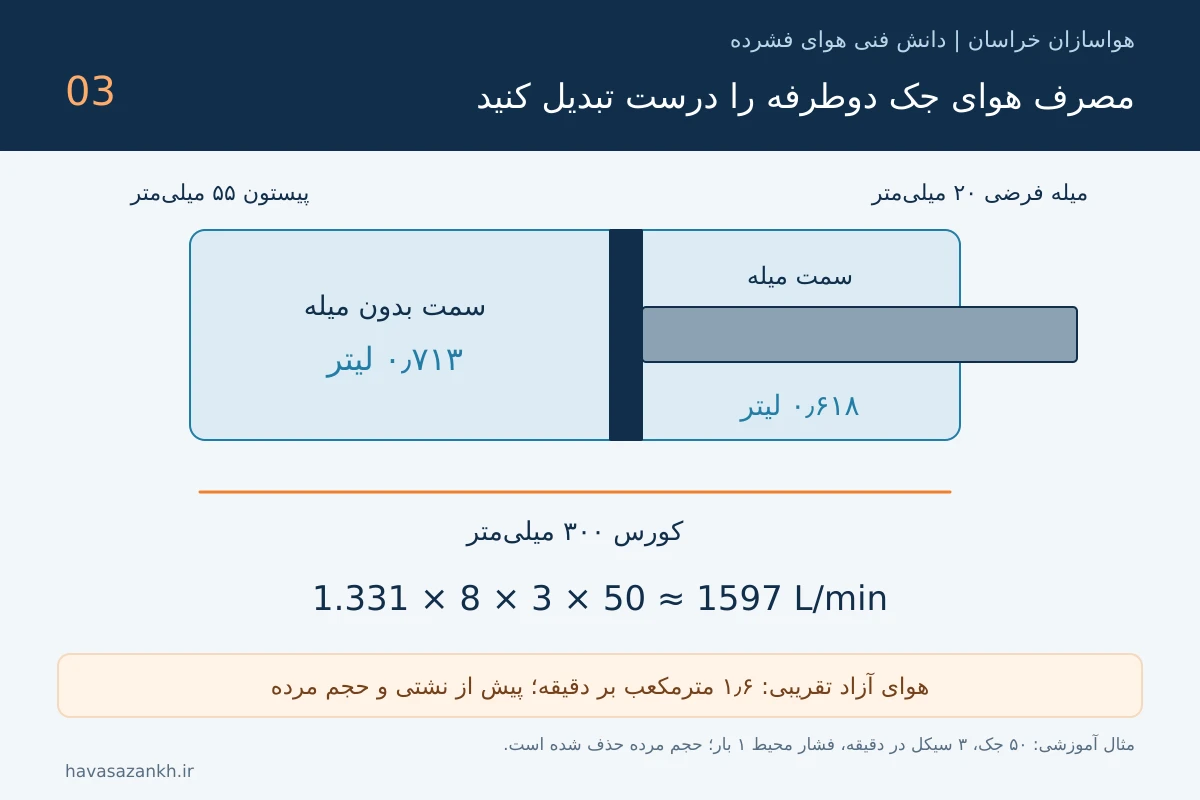

فرض کنید ۵۰ جک دوطرفه، قطر پیستون ۵۵ میلی‌متر، قطر میله ۲۰ میلی‌متر و کورس ۳۰۰ میلی‌متر دارند. هر جک در دقیقه سه سیکل کامل رفت‌وبرگشت انجام می‌دهد. فشار کاری ۷ بار گیج و برای ساده‌سازی فشار محیط ۱ بار مطلق است. حجم مرده، اتصالات و تغییر دما در این مثال کنار گذاشته شده‌اند.

حجم سمت بدون میله از رابطه A×L حدود ۰٫۷۱۳ لیتر و سمت میله حدود ۰٫۶۱۸ لیتر است. مجموع حجم تحت فشار یک سیکل حدود ۱٫۳۳۱ لیتر می‌شود. نسبت فشار مطلق ۸ به ۱ است؛ بنابراین مصرف هوای آزاد کل تقریباً ۱٫۳۳۱×۸×۳×۵۰، یعنی ۱۵۹۷ لیتر بر دقیقه است. این عدد حدود ۱٫۶ مترمکعب در دقیقه است، پیش از نشتی و حجم مرده.

اگر جک یک‌طرفه باشد یا برگشت از منبع دیگری انجام شود، محاسبه تغییر می‌کند. اگر عدد مصرف سازنده از قبل بر حسب لیتر نرمال در سیکل باشد، همان عدد را در تعداد سیکل و تعداد جک ضرب کنید و تبدیل فشار را دوباره انجام ندهید. قطر میله در این مثال فرض شده است؛ برای پروژه باید مقدار واقعی وارد شود.

چرا از دبی نمی‌توان مستقیم یک موتور تعیین کرد؟

رابطه متداول توان هیدرولیکی با ضریب ۶۰۰، جایگزین محاسبه تراکم گاز و انتخاب کمپرسور نیست. فرایند تراکم، راندمان، فشار خروجی و تلفات پکیج مهم‌اند. پس از تعیین تقاضا، دبی در فشار موردنیاز و توان ورودی پکیج‌های واقعی را از منحنی یا دیتاشیت معتبر مقایسه کنید.

فشار لازم در خروجی کمپرسور باید افت واقعی درایر، فیلتر و شبکه را پوشش دهد. بالا بردن فشار برای جبران لوله باریک، انتخاب بهینه نیست. ابتدا افت در جریان واقعی اندازه‌گیری یا محاسبه و سپس نقطه کاری تعیین می‌شود.

اطلاعات موردنیاز برای انتخاب نهایی

فهرست مصرف‌کننده‌ها، برگه مصرف هوا، فشار هر بخش، مدت پیک، تعداد شیفت، دمای نصب و توسعه قطعی را جمع کنید. اگر مصرف متغیر است، ثبت فشار و توان در یک دوره نماینده تولید ارزش بیشتری از حدس‌زدن دارد. هواسازان خراسان می‌تواند پیشنهاد دستگاه و مخزن را بر اساس این برگه تنظیم کند.
