کمپرسورخانه باید هوای خنک کافی، خروج گرما، دسترسی سرویس و مسیر ایمن برق و کندانس داشته باشد. چیدن دستگاه، مخزن و درایر در فضای باقی‌مانده کارخانه کافی نیست. ابعاد کابین با فضای لازم برای بازشدن درها، تعویض قطعات و گردش هوا تفاوت دارد.

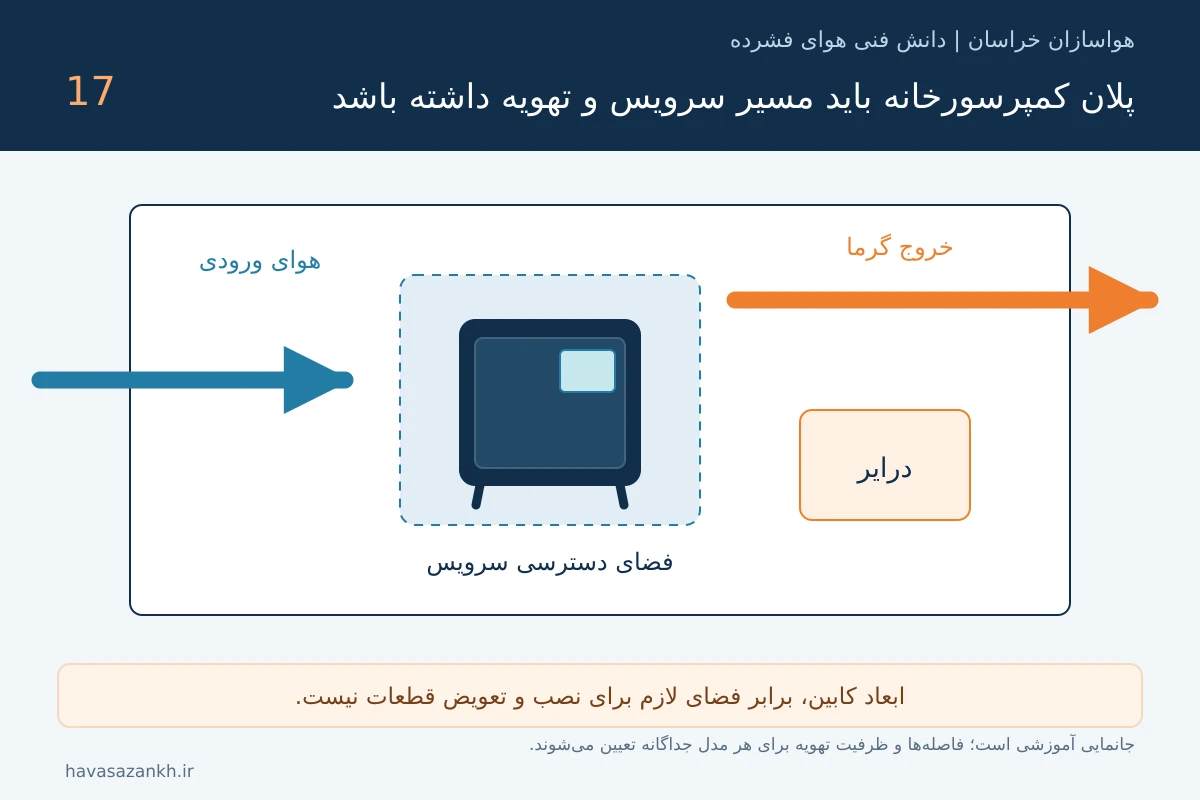

پلان را از سرویس شروع کنید
محل بازشدن درها، بیرون‌آوردن فیلتر، دسترسی به تابلو و مسیر جابه‌جایی قطعات را روی پلان مشخص کنید. فاصله دقیق تابع مدل و دفترچه است. قرارگرفتن یک دیوار نزدیک رادیاتور یا در سرویس می‌تواند بهره‌برداری از کابین ظاهراً مناسب را دشوار کند.
فونداسیون، تحمل کف، لرزش، صدای محیط و مسیر ورود دستگاه هم بررسی شوند. تجهیزات نباید راه خروج یا مسیر کاری افراد را مسدود کنند. برای مخزن، دسترسی بازرسی، پلاک و تخلیه در نظر گرفته شود؛ پنهان‌کردن مخزن در گوشه غیرقابل‌دسترسی کار نگهداری را سخت می‌کند.
هوای گرم را به ورودی برنگردانید
مسیر ورود هوای تازه و خروج هوای گرم باید به‌گونه‌ای باشد که گردش مجدد محدود شود. مقاومت لوور، توری، کانال و زانوها بر جریان اثر دارد. اضافه‌کردن کانال به فن دستگاه بدون بررسی فشار استاتیک مجاز، ممکن است خنک‌کاری را بدتر کند.
هر کانال یا فن کمکی باید با مشخصات سازنده و شرایط نصب انتخاب شود. بازگذاشتن در کابین راهکار دائمی تهویه نیست و ممکن است مسیر طراحی‌شده هوا و کنترل صدا را تغییر دهد. دمای واقعی ورودی کمپرسور در بار کامل باید ثبت شود.
| بخش پلان | پرسش کنترل |
|---|---|
| ورودی و خروج هوا | آیا هوای گرم به مکش برمی‌گردد؟ |
| کانال و فن | افت مسیر با مشخصات فن سازگار است؟ |
| دسترسی | قطعه مصرفی بدون جابه‌جایی دستگاه تعویض می‌شود؟ |
| تصفیه و مخزن | دبی پیک و افت تجهیزات دیده شده است؟ |
| برق و کندانس | مسیر، حفاظت و امکان ایزولاسیون روشن است؟ |
یک برآورد آموزشی برای فهم اندازه مسئله
اگر گرمای دفعی فرضی ۲۰ کیلووات باشد و افزایش دمای هوای تهویه را ۱۰ درجه بگیریم، با چگالی حدود ۱٫۲ کیلوگرم بر مترمکعب و گرمای ویژه حدود ۱ کیلوژول بر کیلوگرم‌کلوین، دبی نظری تهویه حدود ۱٫۶۷ مترمکعب بر ثانیه یا ۶۰۰۰ مترمکعب بر ساعت می‌شود.
رابطه Q=P÷(ρ×cp×ΔT) فقط برآورد ساده تراز حرارتی است. گرمای واقعی باید از اطلاعات پکیج و تجهیزات دیگر گرفته شود و افت کانال، شرایط محیط و محدودیت سازنده هم محاسبه شوند. این مثال، ظرفیت فن پیشنهادی برای یک دستگاه مشخص نیست.
مسیر تصفیه و مخزن را یکپارچه طراحی کنید
محل جداکننده، مخزن تر یا خشک، درایر و فیلتر تابع نیاز فرایند و کنترل است. باید دبی لحظه‌ای عبوری از درایر و افت هر تجهیز روشن باشد. بای‌پس سرویس در صورت نیاز باید منطق مشخص و برچسب وضعیت داشته باشد تا هوای نامناسب ناخواسته به خط حساس نرسد.
کندانس از نقاط مختلف جمع می‌شود و نیازمند مسیر تخلیه مناسب است. شلنگ خروجی نباید راه عبور یا نقاط خطر ایجاد کند. در کمپرسور روغنی، مدیریت کندانس را همراه تجهیزات اصلی سفارش دهید.
برق و تحویل را فراموش نکنید
تابلو ورودی، حفاظت، ارت، کابل و روش توقف اضطراری با طراحی برق هماهنگ شود. گرمای درایو و تجهیزات تابلو نیز در شرایط محیط دیده شود. سرویس‌کار باید بتواند دستگاه را ایزوله کند و به نقاط لازم دسترسی داشته باشد.
برای جانمایی هواسازان خراسان، پلان با ابعاد واقعی، ارتفاع، محل در و پنجره، برق، مسیر خروج هوا و مصرف‌کننده‌ها را بفرستید. تحویل نصب با ثبت دمای ورودی، فشار، نشتی و دسترسی‌های سرویس کامل می‌شود.
پرسش‌های متداول
فاصله نصب همه اسکروها یکسان است؟
خیر. ابعاد، خنک‌کاری و دسترسی سرویس مدل تعیین‌کننده‌اند.
با یک فن بزرگ مشکل گرما حل می‌شود؟
فقط اگر مسیر ورود و خروج و افت آن هم درست طراحی شده باشد؛ گردش مجدد می‌تواند باقی بماند.
